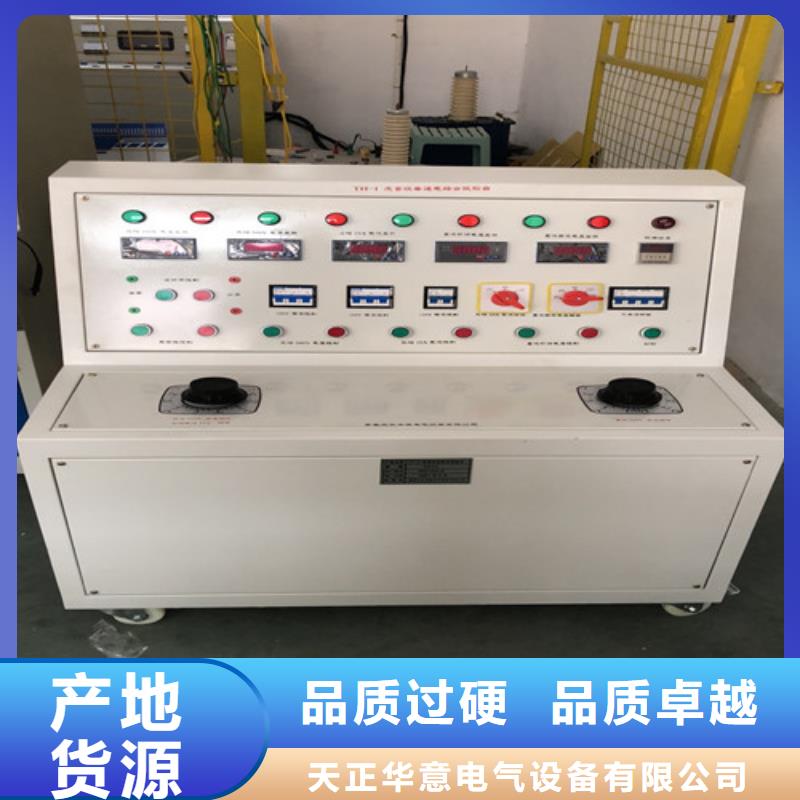

【高低压开关柜通电试验台】高压开关特性测试仪校准装置匠心打造-天正华意电气设备(泰州市分公司)

采购高低压开关柜通电试验台,【天正华意电气设备(泰州市分公司)tianzh3611-37】厂家直销,工艺精湛,外型美观,品质,售后服务完善,欢迎来电详询。联系人:杨经理,地址:平度市平安路2号。

高低压开关柜通电试验台按“不动作显示”将显示通流不动作试验数据。（3）按“试验”，将弹出试验命令界面，如图16：图16 试验命令界面试验前，请按仪器单独使用时一样，必须进行相关检查。闭合直流断路器，连接好串口线。设置好此界面中的配置数据，选择串口号，按“连接仪器测试”按钮测试PC机和仪器是否联通。连接仪器测试成功后，按“开始试验”按钮，仪器将进行试验并输出电流，直到试验结束，如果过程中要停止试验，可以按“中断试验”按钮。试验结束后，请按“上传近数据”按钮，将会把刚才的试验数据传上来，并在试验界面中显示出来。做安秒动作试验时，请在同一倍数额定电流下重复做三次试验，软件会自动求平均值显示在曲线中。根据被试开关的类型不同，请选择B型或C型的曲线包罗线。“仪器数据”、“显示数据”、“上传所有数据”不经常使用。“仪器数据”为仪器存储器中的试验数据。“显示数据”为试验界面中的数据。“上传所有数据”为将仪器中所有的试验数据上传上来，存放到试验界面中。“上传所有数据”花费10秒钟的时间，请耐心等待。六、注意事项1.打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。2.仪器应放置于干燥、通风，无腐蚀性气体的室内。3.请不要私自拆卸、分解或改造仪器，否则有触电的危险。4.请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之 列。5.为发挥本产品的性能,在使用本公司产品前请仔细阅读使用说明书。七、运输、贮存■运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。

高低压开关柜通电试验台技术指标1.电源输入：220V±10％，频率：50Hz±0.5 Hz；2.测试电流范围：0—1000A； 3.测试电流纹波系数：小于5％；4.输出电流的稳定性：≤0.5％；5.时间记录：0-9999S；小时间分辨率：0.001S；6.环境温度：－20℃至50℃7.外形尺寸：470mm(长)×320mm（宽）×460mm（高）；8.重量：20kg四、仪器单机使用方法1. 按试验要求正确接线图1 接线示意图2. 控制箱的面板结构图图2 面板结构图3. 软件使用（1）开机使用开机处于“欢迎界面”,如图3：图3 欢迎界面根据键盘的示图4，按上↑、下↓、左←，右→可以切换“安秒动作试验”、“通流不动作试验”图4 键盘界面选中试验方式后，按确定可以进入主界面，如图5:图5 主界面结果显示区：以表格方式显示试验结果，标题栏为额定电流、电流倍数、试验时间、开始试验时刻。中间为试验记录，可以存200条。底下为记录显示汇总，有试验记录条数、6条每页，光标所在哪一页，光标选择第几条。按上↑、下↓键可以移动选择，选中记录加粗显示。设置数据区： 设置试验中需要的参数数据额定电流为直流断路器的额定电流电流倍数为相对额定电流的倍数试验时间为电流输出的长时间。试验操作区： 按左←，右→键选择、设置、试验。（2）设置参数在主界面上，选中“设置”，然后按确定后进入设置界面,如图6:图6 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。

高低压开关柜通电试验台通流不动作试验通流不动作试验用来检测直流断路器在通过额定电流左右电流的稳定性能的特性试验。试验前检查：断路器检查——直流断路器是否断开其它的电气连接，是否已经合闸。连接检查——本装置输出的是0-500A的直流电流，务必把每一接触点接牢扭紧。试验过程：首先设置额定电流、电流倍数、试验时间。接着选中“试验”后按确定，选择“开始”后按确定将输出电流,如图7:图8通流不动作试验系统在电流输出时开始计时，过程中自动捕捉直流断路器的跳闸状态为结束时间，结束时间与开始时间差为通流试验时间。电流输出过程中按取消键，可以退出试验；根据设置的试验时间，计时到了也退出试验，通流试验时间＞结束时间与开始时间差。试验结束后，系统自动断开输出电流，并存储试验数据，在试验结果区可以看到一条新的试验记录。（6）功能选择按键盘上的“设置”就进入功能界面,如图9:图9 功能界面进入功能界面后，可以选择 “系统日历时钟调整”、“全部历史数”、“试验操作注意事项”等界面。系统日历时钟调整：设置时钟的时间，为试验数据提供时间依据。全部历史数：仪器存储器中所有的试验数据。试验操作注意事项：为用户提供一些操作规范和注意事项。
