无需繁琐的文字描述,观看我们的视频,让回路电阻测试仪产品一览无余!
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量4
产品颜色
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率5
工作温度45
回路电阻测试仪,【天正华意电气设备(安庆市分公司)tianzh3611-37】位于平度市平安路2号,我们的市场面向全国各个地区,成功地为众多客户提供了产品和服务。我们的成功案例遍布各行各业,充分证明了我们在回路电阻测试仪领域的专业实力。联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号
回路电阻测试仪 温度传感器和线控操作(选配)在选配了温度传感器就可以实测温度,动态折算标准温度下的电阻值。如图32:图32温度探头一头插入GPI航插,另一头放在被测电阻的上面感测温度。设置参数界面,要设置实测的“启动”项。在选配了线控操作功能后,GPI航插插头上配有两根红线和两根黑线,两根红线外接开关或脚踏开关(开关自配),两根黑线外接指示灯(内部是空节点要求串电源,指示灯自配),接线方式如图33:图33十一、无线遥控器控制(定制)本仪器可以选配无线遥控器,可以遥控控制仪器进行试验,方便流水线作业。如图34:十二、多相测试仪器选型本仪器标配为单相,可以选型为二相同测(导体电阻专用测试仪),或三相同测。选型二相测试时,一般为导体电阻专用测试仪,用来检测电线电缆等接头,要求等距含接头部分的电阻要小于等距不含接头部分的电阻,仪器自动产生两者之间的电阻的比较值。电流一般是共用的,电压改为两个二芯航插。有专用电阻测试夹具(选配)更方便保证两个部分的距离,也方便标定距离的长度和截面积。如图35:在选型三相测试时,有的规程要求三相同测。三相同测要求三个被测电阻之间互相隔离。

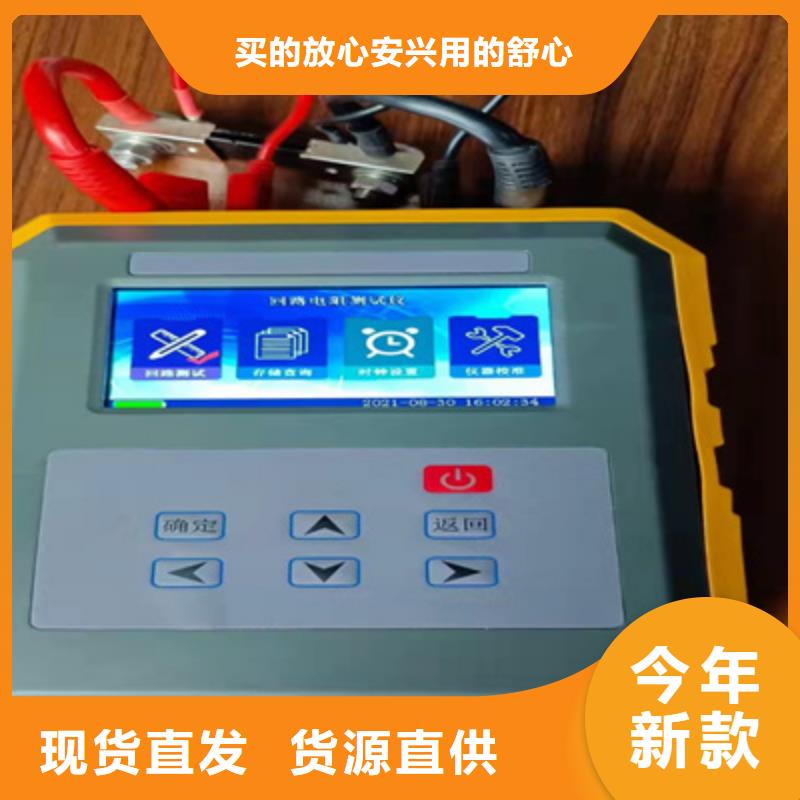

回路电阻测试仪 测试步骤 接线将两个测试钳夹到开关触点或试品两端,I+/U+端子连接红色测试线,I-/U-端子连接黑色测试线,其中粗线插片连接电流接线柱I+/I-,细线插棒插入电压接线柱U+/U-。必须使用仪器配套的专用低阻测试线,电流接线柱要拧紧,测试夹要牢固夹持,以降低引线电阻,节省电池电量。如果测试线接触不良,仪器会提示IX=0无电流输出,仪器不会测试。4.2试品接地在带电环境下,必须要保证试品一端接地。4.3 测试1.将所有测试线接好以后,按下仪器电源开关键,液晶屏显示“主菜单”界面,如下图所示。针对开关触点等低阻试品进行回路电阻测试。查看仪器保存的各组数据,在查看数据界面可以进行数据导出。设置仪器的日期、时间。简体中文- English 中英文切换。工厂模式,需要密码操作,不对用户开放。2.选择“电阻测试”,按“确认”键仪器进入测量界面,如下图。设置电流 按移动游标选定设置电流区域,设置电流呈现蓝底,按“向上、向下”箭头键设置50A和100A电流档位。设置时间 按移动游标 选定设置时间区域,设置时间呈现蓝底,按“向上、向下”箭头键依次设置:快速、10、20、30、60秒。测试编号 按移动游标 选定测试编号区域,测试编号呈现光标符号,按“向左、向右”箭头键移动光标,按“向上、向下”箭头键设置本次试验的试品编号。开始/停止 按移动游标进入区域,“开始/停止”呈现蓝底,按“确认”键,开始测量,方框显示绿边提示“测试中…”,达到设置时间后停止测试,测试过程中,也可随时按“确认”键停止测试。提示:建议使用“快速”测量以节省电池电量。UX=显示U+/U-间的电压;IX=显示I+/I-间的电流;T=显示实际测试时间,如下图所示;3.在测试过程中,若检测到测试线接触不良故障时,仪器会提示IX=0无电流输出;若检测到内部温度过高时,会弹出警告提示框,并停止测量。
回路电阻测试仪概述断路器(以下简称开关)导电回路的导电性能的好坏,对保障开关的运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻,并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压,电流都比较小,当开关的动静触头之间有杂质或表面有氧化等,测试的数据分散性就较大。同时电桥的抗干扰性差,因此标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器,广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。措施1、操作者应具备一般电器设备或仪器的使用常识。2、使用本仪器前要认真阅读使用说明书。3、对仪器的调整维修必须由专业人员进行,不要自行处理。4、仪器应避免剧烈震动,避免高温和阳光直射。5、本仪器为测量纯电阻回路设计,不得测量感性回路。6、测试中不能拆除测试线。7、仪器接地线必须接好
