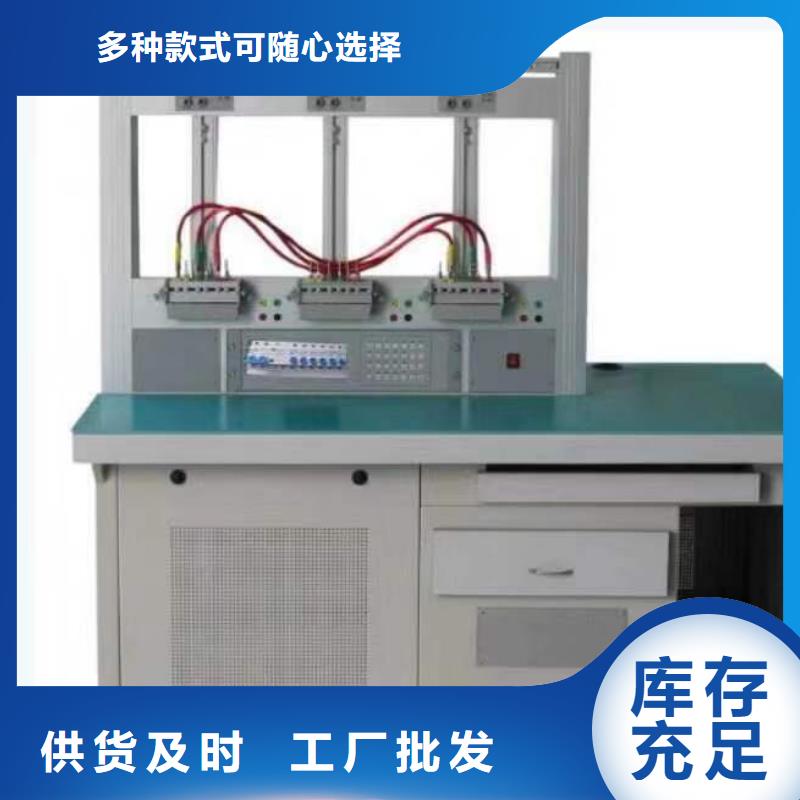

三相电能表校验装置智能变电站光数字测试仪一站式采购商家

三相电能表校验装置时间校验技术指标1、频率测量范围：0.1HZ～5MHz2、频率测量准确度：±0.2PPM3、日误差准确度：±20ms4、GPS内部对时准确度：10-6秒5、内部晶振稳定度：≤5＊10-8/秒四、装置特点1、校表类型：各种单相／三相有功电能表和无功电能表（包括跨相90°无功、移相60°无功），各种多功能电能表（全电子式、机电式）；2、校表数量：3块（按用户要求可增加）3、控制方式： a、本机键盘操作：能够完成电能计量单元的校验和检定； b、PC计算机操作：运用中文WINDOWS操作系统，所有功能的检定和试验，数据的管理功能和测试报告检定的打印功能。4、试验功能：a、基本误差b、常数试验c、潜动试验d、起动试验e、逆相序影响试验f、谐波影响试验g、计度器总电能示值误差h、组合误差i、日计时误差j、需量指示误差5、数据库管理：查询、统计、 打印、联网6、按被校表类型不同 ，自动转换标准表接线。五、装置工作原理1、工作原理a、信号源及控制部分信号源采用了先进的数字调频、调幅、调相的数字合成正弦波技术，由CPU按要求将正弦波基波或迭加的谐波值（如需输出谐波）进行数字离散后存放于RAM中，频率基准发生器通过计数器将存放于RAM中正弦波数字量输入至6路D／A转换器，分别得到6路互相间具有一定相位关系的数字合成正弦波，作为三相电压和三相电流的信号输入至功率放大器。信号源的幅值调节采用16位D／A转换器，使调节细度达到（0.01％满度）。

三相电能表校验装置主要特点和功能3.1 装置特点◆ 采用表源一体结构，内置0.05级三相宽量程多功能数字标准表，可通过软件读取标准表各电参数。◆ 采用DDS技术，36000点波形合成技术，大规模CPLD和32位嵌入式系统，信号源输出稳定性高、调节细度小、失真度小等特点。◆ 采用RAM系统的7英寸彩色触摸液晶屏，具有显示信息多，能显示三相电压、电流、有功功率、无功功率、视在功率；还能显示电量矢量图、波形分析图等功能。◆ 采用小型PWM数字功放，具有超过90％以上的效率，300KHz的载波频率，具有失真度小、发热量小，效率高等优点。◆ 具有完善的保护功能，具有电压短路报警，电流开路和过载报警。◆ 内置高稳定度恒温晶振，输出500KHz高精度脉冲，可测试电能表时钟，配合校表管理软件，可测试日计时误差、时段投切误差等。（选配功能）◆ 配置485通讯接口，可测试多功能电表的各种通讯试验。（选配功能）◆ 可不带电脑，根据内置规程自动校验电能表，并可保存超过10000只表的数据。◆ 配置一个USB接口，可通过U盘，自动升级程序；也可导出保存的数据；外接鼠标，可直接操作装置。
